Uso del Protoboard

Protoboard

Placa de pruebas

El "protoboard”, “breadboard" (en inglés) o "placa board" es un tablero con orificios conectados eléctricamente entre sí, habitualmente siguiendo patrones de líneas, en el cual se pueden insertar componentes electrónicos y cables para el armado y prototipado de circuitos electrónicos y sistemas similares. Está hecho de dos materiales, un aislante, generalmente un plástico, y un conductor que conecta los diversos orificios entre sí. Uno de sus usos principales es la creación y comprobación de prototipos de circuitos electrónicos antes de llegar a la impresión mecánica del circuito en sistemas de producción comercial.

Las ventajas que nos ofrece esta herramienta es la facilidad de poder ensamblar casi cualquier proyecto de electrónica sin la necesidad de soldar ninguna de sus piezas, dándonos la opción de retirar y/o cambiar cualquiera de sus componentes a nuestro antojo.

El diseño de  los protoboards por lo general es similar (en la mayoría de los casos), facilitando su comprensión.

Funcionamiento

Líneas Paralelas

Posee 2 líneas paralelas entre sí que envían la corriente en línea recta, si bien poseen separaciones de 5 agujeros cada una, todas están unidas.

Como pueden observar en la imagen, la línea azul va de un extremo a otro, lo que significa que si medimos, podemos notar la continuidad en cualquier tramo de esa línea sin afectar a la de al lado.

El extremo rojo y azul son completamente independientes uno del otro, de esa manera podemos utilizar el azul como +VCC y el trayecto rojo como GND.

Nota: el ejemplo de los colores es solamente un ejemplo, ustedes deciden cual será VCC, GND, -VCC, etc. Y Asignarles el uso que  necesite su proyecto.

Interior

La parte central del protoboard se utiliza para ensamblar todas las piezas de nuestro diagrama, los agujeros de inserción están asociados en columnas, es decir cada columna es individual, tal cual se muestra en la siguiente imagen:

Cada columna en este protoboard está formada por solamente 5 agujeros de inserción, las columnas van de un lado hasta el centro, del centro para abajo se encuentra una nueva columna independiente, gracias a esto nos es posible armar proyectos complicados y morosos en un simple protoboard.

Nota: Solamente he dibujado unas cuantas líneas, pero en realidad todas y cada una de esas columnas son individuales.

Ahora una aclaración más;

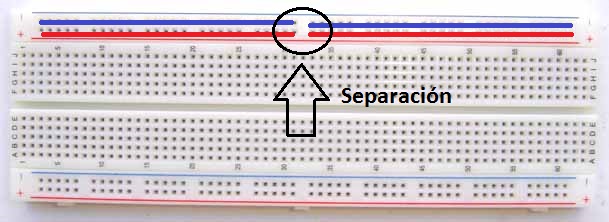

Las líneas paralelas en nuestro protoboard, como en el caso de la imagen son 4, pero en la práctica pueden llegar a ser 8, ya que; Muchas veces las líneas paralelas no vienen unidas por defecto, dando el siguiente resultado:

 En este caso tendríamos 4 líneas en la parte superior, y 4 en la parte inferior.
Tomen esto en cuenta ya que si han colocado algún componente a su circuito y no funciona, puede
simplemente ser porque la línea a la que se conectó, no está alimentada con ningún voltaje.

Para tener un protoboard completamente en funcionamiento, y con sólo 2 líneas (una para +VCC y otra para GND), pueden hacer puentear de la siguiente manera:
